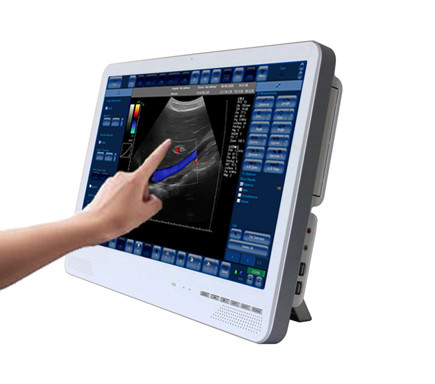

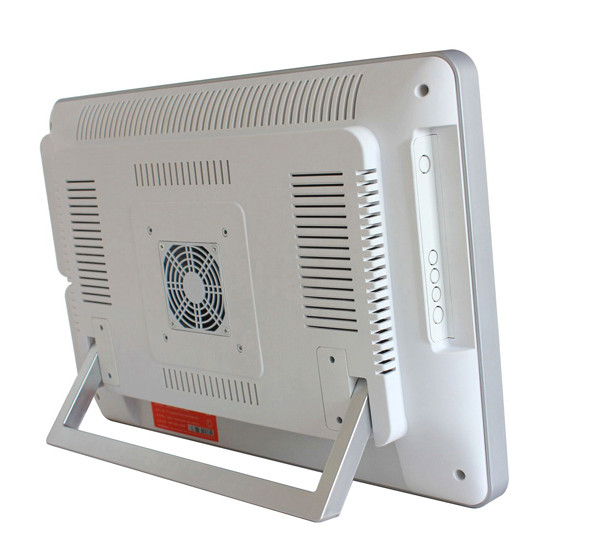

Système d'ultrason de Doppler de couleur de SU-6C (écran tactile) avec des certificats de la CE
Caractéristique :
-22 écran tactile de la couleur LED de pouce
- Avec les sondes multiples pour adapter différentes utilisations et budgets
- Mode de représentation : B, BB, M, CD, PWD, CWD, DirPwr, PWR
La représentation multiple de mode de Doppler de couleur de définition à hauteur, incluent des appuis la plupart de représentation de Doppler et représentation avancée traitant pour l'accès cardiaque et vasculaire, et les diagnostics d'OB.
- Peut être équipé en outre de 3D et d'à traitement d'images panoramique pour la reconstruction, la visualisation, la segmentation, et la mesure de volume.
- Peut installer et courir toutes les applications avec Microsoft ? Windows ? y compris les systèmes de gestion patients pour un meilleur suivi, aussi bien que les outils de réseau pour accéder à des données de PACS
- Le grand magasin et la prévision de volume, éditent des disques (image, commentaires de voix, vidéo de cineloop) par le hardisk, le disque dur à mémoire flash d'USB, DVD
- Affichage triple : La couleur triple en temps réel Doppler de l'affichage b a palpité Doppler spectral (trois TGCs peuvent être ajustés respectivement)
- Technologie de THI (représentation harmonique de tissu) : Supprimez le bruit de tache, éclairez l'image et améliorer la qualité d'image
- optimisation d'Un-clé : Une clé pour l'ajustement de huit-paramètre, optimisation facile d'image.
- Logiciel puissant de mesure : Progiciel de mesure orienté clinique souple
- Gestion d'image : Prévision souple de stockage de cineloop de grande capacité de format d'image éditer
- Peut maintenir et mettre à jour par l'Internet
- L'espace économisant par l'intégration du scanner d'ultrason de Doppler de couleur et de l'ordinateur de bureau, et peut s'étendre sur un bureau ou être fixé au mur.
- Peut être commandé par un clavier régulier de PC et une souris, ou un clavier consacré d'ultrason.
- Excepté l'utilisation générale, le costume spécial pour la pièce en fonction d'utilisation ou les ambulances
-2 prises de sonde
Modes de représentation
· B
· B+B
· 4B
· B+M
· M
· B-boeuf
· Composé + trapèze
· Couleur Doppler (CFM)
· Puissance Doppler (PDI)
· Puissance directionnelle Doppler (DPDI)
· Vague pulsée Doppler (PWD)
· B+PWD (duplex)
· B+CFM/PDI/DPDI+PWD (Triplex)
· Haute fréquence de répétition d'impulsion (HPRF)
· Représentation harmonique de tissu (THI)
Représentation d'ultrason
· taille d'image d'ultrason : automatiquement réglable pour examiner la résolution
· gamme de gris : 256
· échelle de couleurs : 256
· plein mouvement et représentation en temps réel normale d'ultrason, jusqu'à 120 fps (dépend de la profondeur choisie de balayage, de l'angle de balayage, du mode de foyer, de la ligne élevée arrangement de densité, de la vitesse d'ordinateur)
· enregistrement/jeu de cineloop : plusieurs cadres de milliers (dépend de la taille et du mode de balayage de mémorisation par ordinateur)
· mode de bourdonnement : de 60% à 600% en tous les modes (balayage, gel, B, B+B, 4B, modes de Doppler, M-bourdonnement, cineloop et etc.)
· variable de secteur de visionnement pour le débit d'images maximisant : 6 étapes
· mode d'ongle du pouce : jusqu'à 32 images
· Mode de « gel »
· Mode « de gel automatique »
Méthode de balayage
· linéaire électronique
· corps convexe électronique
· microconvex électronique
· profondeur de balayage : 2-30 cm
Transducteurs
· convexe, micro-convexe, linéaire, transvaginal
o de 2,0 mégahertz à 12,0 mégahertz
o multifréquence
· reconnaissance automatique de transducteur
Couleur Doppler
· Variable de PRF : 0.5-10 kilohertz
· arrangements de filtre de mur : 3 étapes (PRF de 5%, de %10%, de 15%)
· contrôle de gain : DB 50
· direction d'angle pour les transducteurs linéaires : ±10°
· filtre spatial en temps réel : 4 valeurs
· Palette de CFM : 10 cartes
· Palette de PDI : 11 cartes
· Contrôle prioritaire de B/Color
· contrôle de seuil de chrominance
· Contrôle de ligne de base de CFM
· Sélection de fréquence de Doppler : 2 fréquences/chaque transducteur
· établissement d'une moyenne de cadre de couleur : 8 valeurs
· Cartographie transparente de couleur (TCM) : 10 valeurs
Optimisation automatique d'image
· ajustement automatique de clic simple :
o B-image : gain, dynamique, glisseurs de TGC
o Couleur Doppler : Gain de CFM/PDI/DPDI
o Doppler ondulé pulsé : ligne de base, invertie, PRF
Vague pulsée Doppler
· Variable de PRF : 1-15 kilohertz
· arrangements de filtre de mur : 16 étapes (2.5%-20% PRF)
· contrôle de gain : DB 50
· direction d'angle pour les transducteurs linéaires : ±10°
· ligne de suivi en temps réel avec le calcul automatique des paramètres de spectre
· son stéréo : contrôle du volume
· Palette de PWD : 12 cartes
· Sélection de fréquence de Doppler : 2 fréquences/chaque transducteur
Focalisation
- numérique transmettez la focalisation
- mode à foyers muliples :
- focalisation de transmission/réception
- préréglages programmables de secteur de foyer
- mode dynamique de foyer :
- transmettez le foyer variable
- la dynamique reçoit le foyer
Traitement
- Ligne élevée mode de balayage de densité pour une meilleure résolution
- Contrôle de TGC, DB des glisseurs 5-10 40 (personnalisables)
- dynamique : 120 DBs, 8 valeurs
- contrôle global de gain
- M - contrôle de vitesse de champ de mode
- contrôle de puissance acoustique
- établissement d'une moyenne de cadre variable
- éclat, contraste
- contrôle gamma avancé : 8 courbes fixes, 8 définis par l'utilisateur (coutume)
- la direction du balayage, rotation, up-down commande
- contrôle négatif/positif
- interpolation bilinéaire
- contrôle d'amélioration d'écho
- fonction de rejet de bruit
- réduction de tache et amélioration PureView de structure : 8 algorithmes
Fonctions
- opération de souris/boule de commande/clavier
- icônes anatomiques avec l'indicateur de position de transducteur
- email direct envoyant avec l'image ou l'attachement visuel par l'intermédiaire de l'Internet
- Poussée de dossier de DICOM au serveur
- impression sur l'imprimante système
- préréglages programmables illimités pour la représentation médicalement spécifique
- Sortie de TV par l'intermédiaire d'adaptateur d'affichage d'ordinateur
Formats de fichier
- image et économies/charge visuelles
- AVI
- JPG
- BMP
- Png
- TIF
- DCM (DICOM non comprimé)
- DCM (DICOM-JPEG RGB/YBR)
- DCM (vidéo de DICOM-JPEG RGB/YBR)
- TPD (données d'image)
- TVD (signaux vidéo)
DICOM
- SCU de vérification
- SCU de Worklist de modalité (MWL)
- SCU exécutée par modalité de l'étape de procédure (MPPS)
- SCU de magasin (images, cinématographies)
- SCU d'impression (gamme de gris, couleur)
Personnalisation d'interface
- l'ensemble de plans prédéfinis de peau pour l'interface du logiciel
- l'ensemble d'images prédéfinies de boutons
- Appui multilingue, langues :
- Chinois
- Anglais
- Allemand
- Italien
- Coréen
- Lithuanien
- Magyar
- Polonais
- Roumain
- Russe
- Espagnol
- B+M, position de disposition de B+PW, taille
- taille de secteur d'ultrason
- taille de la police
Mesures et calculs généraux
- B et mesures et calculs généraux de mode de Doppler de couleur
- Distance
- Longueur (méthode : 1 trace)
- Secteur, circonférence (méthodes : 1 ellipse, 1 trace, 1 distance)
- Volume (méthodes : 1 distance, 2 distances, 3 distances, 1 ellipse)
- Pêchez (méthodes : 2 distances, 3 distances)
- Sténose % (méthodes : 2 distances, 2 ellipses ou secteurs de trace)
- Rapport d'A/B (méthodes : 2 distances, 2 secteurs d'ellipse ou de trace, 2 ellipses ou circonférences de trace)
- Mesures et calculs généraux de mode de M
- Distance, temps, vitesse
- Fréquence cardiaque (méthodes : 1 battement, 2 battements)
- Sténose % (méthode : 2 distances)
- Rapport d'A/B (méthodes : 2 distances, 2 fois, 2 vitesses)
- Mesures et calculs généraux de mode de picowatt
- mesures Un point et calculs de picowatt :
- Vitesse
- Gradient de pression (PAGE)
- mesures et calculs de picowatt de Deux-points :
- Différence de vitesses
- Différence de gradients de pression (PAGE)
- Intervalle
- Accélération
- Index de résistivité (RI)
- Fréquence cardiaque (méthodes : 1 battement, 2 battements)
- Vitesse minimum et maximum
- Gradient de pression (PAGE) minimum et maximum
- mesures basées sur trace et calculs de picowatt :
- Trace Time
- Minute de Trace Velocity, maximum, moyenne
- Trace Pressure Gradient (PAGE) minimum, maximum, moyen
- Intégrale de temps de vitesse (VTI)
- Index de Pulsatility (pi)
- Rapports d'A/B des mesures un point de picowatt :
- Rapport des vitesses A/B
- Rapport de gradients de pression (PAGE) A/B
- Rapports d'A/B des mesures deux point de picowatt :
- Rapport des différences A/B de vitesse
- Rapport des différences A/B de gradient de pression (PAGE)
- Rapport des différences de temps A/B
- Rapport des accélérations A/B
- La résistivité indexe le rapport d'A/B
- Rapports d'A/B des mesures basées sur trace de picowatt :
- La vitesse signifie le rapport d'A/B
- Le gradient de pression (PAGE) signifie le rapport d'A/B
- Pulsatility indexe le rapport d'A/B
- Rapport des intégrales A/B de temps de vitesse
Mesures et calculs humains de cardiologie de mode de picowatt
- Ventricule gauche : Diamètre de LVOT, LVOT VTI, LVOT Vmax, SV (volume systolique), SI (index de volume systolique), Co (débit cardiaque), ci (index cardiaque), DP : décollement (pression de delta : Temps de delta), MPI (index myocardique de représentation de ventricule gauche)
- Valvule mitrale : MVA (PHT) (région de valvule mitrale utilisant le mi-temps de pression), MVA utilisant l'équation de continuité (diamètre de LVOT, système mv VTI ; Diamètre de LVOT, système mv Vmax), DP : décollement, rapport d'E/A
- Valve aortique : AVA (région de valve aortique) utilisant l'équation de continuité (diamètre de LVOT, poids du commerce VTI ; Diamètre de LVOT, poids du commerce Vmax), AVI (index de valve aortique), DPI (index sans dimensions de représentation), poids du commerce PHT (mi-temps de pression de valve aortique)
- Ventricule droit : Diamètre de RVOT, RVOT VTI, RVOT Vmax, DP : décollement, rv MPI (index myocardique de représentation de ventricule droit), MPAP (pression moyenne d'artère pulmonaire)
- Valvule auriculoventriculaire droite : TVA (région de valvule auriculoventriculaire droite) utilisant l'équation de continuité (diamètre de RVOT, TV VTI ; Diamètre de RVOT, TV Vmax) ; Rapport de TV E/A, TV PHT
- Valve Pulmonic : PVA (région Pulmonic de valve) utilisant l'équation de continuité (diamètre de RVOT, picovolte VTI ; Diamètre de RVOT, picovolte Vmax), PVI (index Pulmonic de valve), DPI (index sans dimensions de représentation), picovolte PHT (mi-temps Pulmonic de pression de valve)
- Veine pulmonaire ; Veine hépatique
- Shunts : Qp : Qs (rapport Pulmonaire-systémique d'écoulement)
Mesures et paquets humains de calculs
- Paquet général humain de calculs
- Mesures : les mêmes que des mesures générales des différents modes (B, M, picowatt)
- Calculs : BSA par l'intermédiaire de la taille et du poids, BSA par l'intermédiaire de poids, hanche pêche (α, β), la couverture principale fémorale (FHC)
- Calculs de mode de picowatt : Heure, SV utilisant la région d'écoulement, SV utilisant le diamètre d'écoulement, SI, Co, ci, calcul de secteur utilisant l'équation de continuité (méthodes : Secteur et VTI, secteur et vitesse, diamètre et VTI, diamètre et vitesse, rapport de vitesse (S/D, D/S), DP : décollement, volume d'écoulement (méthodes : Diamètre, secteur), PHT, MVA
- Paquet de calculs humains d'obstétrique/gynécologie (OB/GYN)
- Mesures : LMP (est entré ou du calendrier), C.A., baril par jour, FL, HC, FTA, AAPD, ATD, TAPD, TTD, CRL, GS, HL, TL, UL, OFD, DBO, Cereb, Clav, rad, AFI, FHR
- Date de naissance prévue des calculs (EDD) : EDD (LMP), EDD (GA), EDD (AUA)
- Rapports : FL/C.A., FL/HC, FL/BARIL PAR JOUR, HC/C.A., CI
- Calculs foetaux prévus du poids (EFW) : EFW (C.A.), EFW (C.A., BARIL PAR JOUR), EFW (C.A., FL), EFW (C.A., HC), EFW (C.A., HC, BARIL PAR JOUR), EFW (FL), EFW (C.A., FL, HC), EFW (C.A., BARIL PAR JOUR, FL), EFW (C.A., BARIL PAR JOUR, FL, HC), EFW (BARIL PAR JOUR, FL, FTA), EFW (BARIL PAR JOUR, ATD), EFW (BARIL PAR JOUR, TTD), EFW (BARIL PAR JOUR, TAPD, TTD), EFW (BARIL PAR JOUR, FL, TAPD, TTD)
- Des valeurs choisies d'EFW sont employées pour le calcul d'EFW moyen
- Calculs de l'âge gestationnel (GA) : GA (C.A.), GA (baril par jour), GA (CRL), GA (FL), GA (GS), GA (HC), GA (HL), GA (OFD), GA (TL), GA (UL), GA (HC/AC), GA (FTA), GA (ATD), GA (TAPD), GA (TTD), GA (DBO), GA (Cereb), GA (Clav)
- Évaluation foetale de croissance (tendre) : C.A. (GA), baril par jour (GA), CRL (GA), FL (GA), GS (GA), HC (GA), HL (GA), OFD (GA), TL (GA), UL (GA), [FL/AC] (GA), [FL/HC] (GA), [HC/AC] (GA), EFW (GA), AAPD (GA), ATD (GA), TAPD (GA), TTD (GA), DBO (GA), Cereb (GA), rad (GA), Clav (GA), AFI (GA), FHR (GA)
- Des Tableaux choisis de croissance sont visualisés en tant que courbes de croissance foetales
- Software support le nombre illimité de Tableaux définis par l'utilisateur de croissance
- Gynécologie humaine (GYN)
- Mesures : longueur, taille, largeur de l'utérus, cervix, ovaires, renals, follicules
- Calculs : volumes de l'utérus, cervix, ovaires, renals, follicules
- Mesures et calculs abdominaux humains d'examen
- Foie : Volume (diamètres de cc, d'AP, de LL)
- Vésicule biliaire : Volume, épaisseur de paroi, cholagogue Extrahepatic (EBD), cholagogue commun (CBD), conduit hépatique commun (CHD)
- Pancréas : Diamètre principal, diamètre de corps, diamètre de queue, tête de conduit pancréatique, corps de conduit pancréatique
- Rate : Volume (longueur, largeur, épaisseur)
- Appareil gastro-intestinal : Annexe épaisseur de paroi, annexe diamètre, épaisseur de paroi d'entrailles (à l'estomac, aux petites entrailles, aux grandes entrailles)
- Vessie urinaire : Volume (longueur, taille, largeur)
- Rein droit/gauche : Volume (longueur, taille, largeur), diamètre de bassin
- Urologie humaine
- Mesures : longueur, taille, largeur des reins, vessie, prostate, testicules
- Calculs : volumes de reins, vessie, prostate, testicules ; RUV (volume résiduel d'urine)
- Endocrinologie humaine
- Mesures : longueur, largeur, épaisseur des lobes thyroïde
- Calculs : lobes thyroïde de volumes ; volume de thyroïde
- Mesures et calculs vasculaires humains d'examen
- Calculs basés sur de sténose de distance et de secteur à Subclavian (droit) gauche, CCA (artère carotide commune), ampoule, AIC (artère carotide interne), CCE (artère carotide externe), navires vertébraux aux emplacements proximaux, moyens, distaux
- Rapports de PSV/EDV (vitesse maximale de systole/vitesse d'à la fin de diastole) pour chaque navire et emplacement
- Rapports des vitesses AIC PSV/CCA PSV, AIC EDV/CCA EDV, AIC PSV/CCA EDV, CCE PSV/CCA PSV, CCE EDV/CCA EDV, CCE PSV/CCA EDV à la droite. (Lt) Prox. (Mi., Dist.) emplacements
- Cardiologie humaine
- Software support les mesures suivantes de la ventricule gauche, valve aortique, gauche atriale : IVSd (épaisseur, diastole septales interventriculaires), LVIDd (diamètre, diastole internes de ventricule gauche), LVPWd (épaisseur de paroi postérieure de ventricule gauche, diastole), AOD (dimension, diastole aortiques de racine), IVSs (épaisseur, systole septales interventriculaires), LVIDs (diamètre, systole internes de ventricule gauche), LVPWs (épaisseur de paroi postérieure de ventricule gauche, systole), jeunes hommes (dimension, systole atriales gauches).
- Calculs : Heure (fréquence cardiaque), BSA (superficie de corps), volume de ventricule gauche (méthodes : LVAM-LVAP cubé, de Teichholz, de Gibson, de Simpson, l'avion simple de Simpson, le biplan de Simpson, l'avion de balle, d'ellipsoïde, le biplan simples d'ellipsoïde), le SV (volume systolique), SI (index de volume systolique), E-F (fraction d'éjection), Co (débit cardiaque), ci (index cardiaque), STIVS (rapetissement interventriculaire), FS (rapetissement partiel), STPW (rapetissement de mur postérieur), LVM (la masse cardiaque de ventricule gauche), CMI (index de masse cardiaque), rapport de LA/AO
Paquets humains/vétérinaires d'OB Gyn : software support le nombre illimité de tables définies par l'utilisateur de GA, a choisi des valeurs de GA sont employés pour le calcul de GA moyen (âge moyen d'ultrason - AUA).
Mesures humaines/vétérinaires de cardiologie empaquettent montre automatiquement les images de signe qui montrent où et comment des mesures appropriées doivent être effectuées.
Paquets vétérinaires de calculs
- OB canin
- Mesures : GS, CRL, HD, BD
- Calculs de l'âge gestationnel (GA) : GA (BD), GA (CRL), GA (GS), GA (HD)
- OB félin
- Mesures : HD, BD
- Calculs de l'âge gestationnel (GA) : GA (BD), GA (HD)
- OB ovin
- Mesures : CRL
- Calculs de l'âge gestationnel (GA) : GA (CRL)
- OB bovin
- Mesures : LE BD, CRL, HD, UD
- Calculs de l'âge gestationnel (GA) : GA (BD), GA (CRL), GA (HD), GA (UD)
Paquets vétérinaires de calculs
- OB équin
- Mesures : AOD, BARIL PAR JOUR, CRL, EOD, GS
- Calculs de l'âge gestationnel (GA) : GA (AOD), GA (BARIL PAR JOUR), GA (CRL), GA (EOD), GA (GS)
- Lama OB
- Mesures : Baril par jour
- Calculs de l'âge gestationnel (GA) : GA (BARIL PAR JOUR)
- Chèvre OB
- Mesures : Baril par jour
- Calculs de l'âge gestationnel (GA) : GA (baril par jour) pour différentes espèces
- Cardiologie animale
- Ventricule gauche, valve aortique, mesures atriales gauches : IVSd, LVIDd, LVPWd, AOD, IVSs, LVIDs, LVPWs, jeunes hommes, ET
- Calculs : Heure, volume de BT (cubé, Teichholz, Gibson), SV, E-F, Co, STIVS, FS, STPW, LA/AO, VCF
Configuration standard :
- Unité du centre serveur 1
- PCs convexes de la sonde 1
- Lienar ou PCs Transport-vaginaux de la sonde 1
- PCs du clavier d'ordinateur 1
Facultatif :
Linéaire, Transport-vaginal, Micro-convexe, chariot, imprimante
