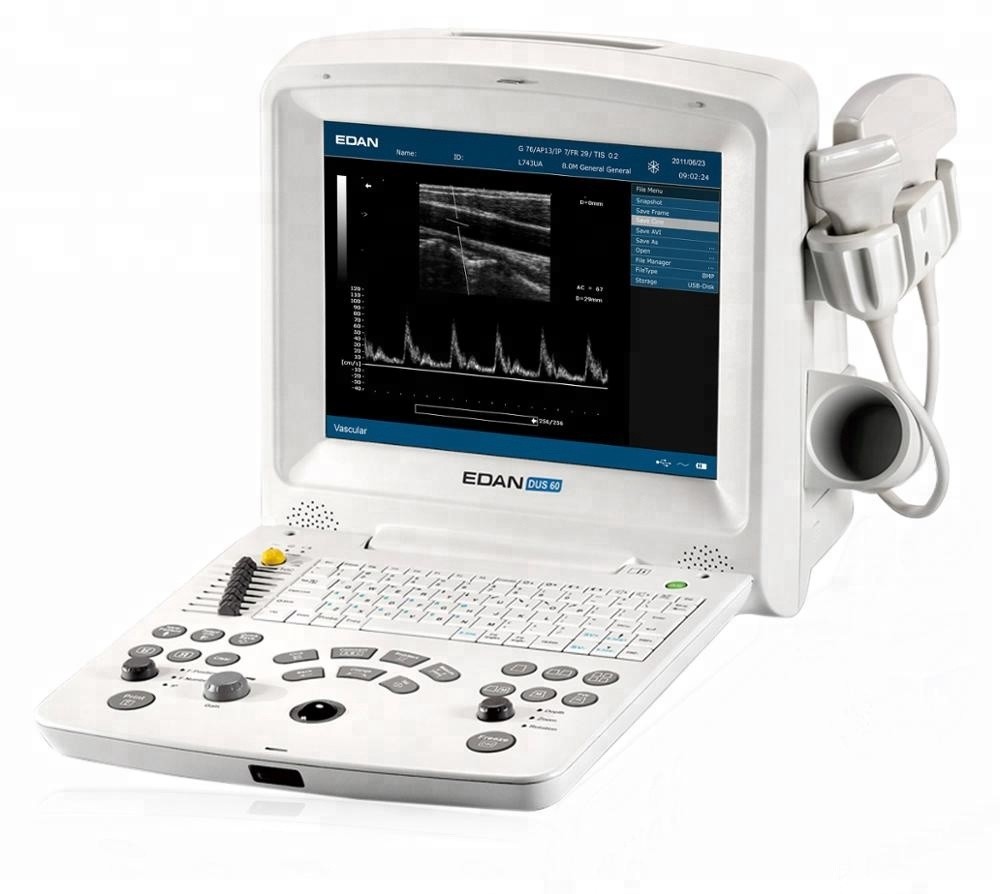

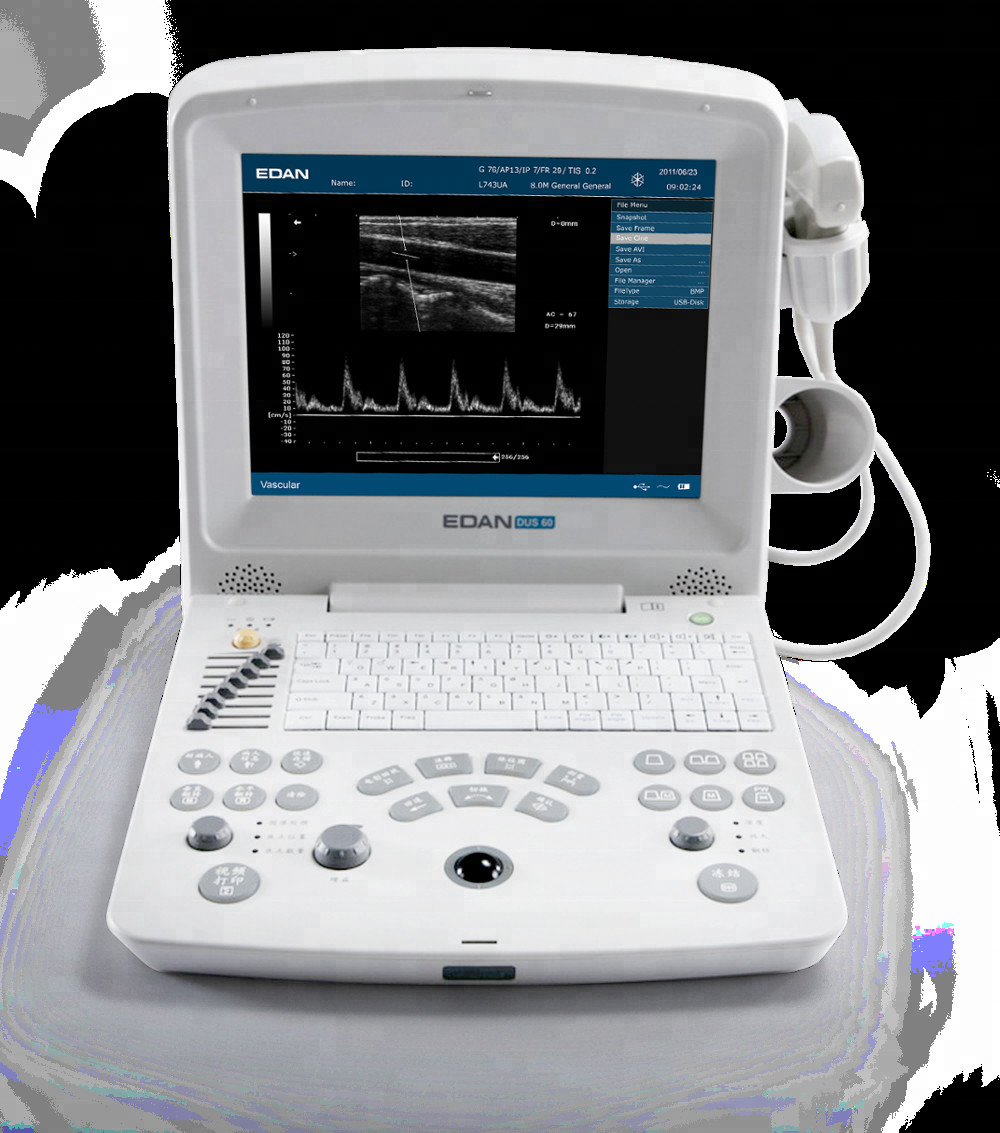

Nouveau système compact d'ultrason de DUS 60

Nouveau système compact d'ultrason de DUS 60

Configuration standard comprenant :
Unité principale
- moniteur d'affichage à cristaux liquides de 12,1 pouces
- Deux connecteurs standard de transducteur
- contrôle de 8-segment TGC
- Représentation composée harmonique échelonnée d'inversion
- Multi-Poutre-formation
- Ouverture synthétique
- Fonction (à traitement d'images) d'IP
- mémoire de boucle de la cinématographie 256-frame
- Capacité de stockage de l'image 504MB
- Deux ports USB
- Pseudo couleur
- Progiciel de Measurement&Calculation
- Disque dur à mémoire flash (Netac, protocole 4G, USB2.0)

Représentation harmonique d'inversion de phase

Des signaux harmoniques sont produits comme vagues d'ultrason propagent par le corps.  Puisque ces signaux sont produits dans le corps, ils ne sont pas influencés par l'objet façonné induisant la graisse près de la surface de peau.  En conséquence, une image formée employant seulement le signal harmonique aura moins de pagaille et peut être plus diagnostique.  Avec des harmoniques d'inversion de phase, des paires d'impulsions d'ultrason avec des phases opposées sont transmises.  Quand les signaux ont reçu des impulsions inversées sont ajoutés ensemble, les composants fondamentaux sont décommandés et seulement le signal harmonique demeure.  Ceci crée une image qui est harmonique pur avec la réduction en objet façonné de pagaille qui dégrade l'image.

Technologie de réduction de tache

La représentation de réduction de tache emploie le temps réel à traitement d'images pour améliorer la visualisation de l'anatomie et de la pathologie en réduisant le bruit de tache.   La technologie de l'image de réduction du bruit de la tache d'Edan emploie un algorithme de filtrage anisotrope de multi-échelle avancée. Cette technologie de l'image est excellente à séparer les régions de bruit de l'image diagnostique permettant le filtrage complexe à exécuter différemment sur le bruit contre la véritable information anatomique produisant de ce fait une image augmentée

Technologie à faisceaux multiples

Les systèmes d'ultrason utilisent les poutres qui sont focalisées électroniquement pour produire la résolution spatiale élevée.  Des signaux du transducteur sont retardés et ajoutés ensemble dans le système pour produire une poutre focalisée d'ultrason.  Les mêmes signaux peuvent être ajoutés ainsi que différents retards pour produire les poutres multiples.  Quand ceci est fait, la résolution spatiale peut être améliorée sans réduire le débit d'images ou le débit d'images peut être amélioré sans réduire la résolution.  Comme montrés ci-dessous, avec le double beamformation les mêmes reçoivent des poutres sont formés avec la moitié transmettent des poutres, de ce fait doublant le débit d'images.
